انواع اتصالات وال پست

انواع اتصالات وال پست

اتصالات وال پست یکی از عناصر کلیدی در استحکام و پایداری دیوارها است که با انتقال نیروهای جانبی به اسکلت اصلی ساختمان از تخریب و ترک خوردگی دیوارها جلوگیری می کند. این اتصالات در انواع مختلفی طراحی و اجرا می شوند تا بتوانند نیازهای گوناگون پروژه های ساختمانی را برآورده کنند.انتخاب نوع اتصال مناسب برای وال پست می‌تواند تأثیر زیادی بر قیمت وال پست و هزینه‌های کلی پروژه داشته باشد. در این مقاله به بررسی انواع اتصالات وال پست و کاربردهای آن ها می پردازیم.



اتصالات مفصلی

اتصالات مفصلی برای مقابله با حرکت عمودی دیوارها در برابر بارهای جانبی طراحی شده اند. این نوع اتصالات معمولاً در پروژه هایی که دیوارها باید آزادی حرکت عمودی داشته باشند به کار می روند. به عنوان مثال در سازه هایی که تحت تأثیر نشست یا تغییر شکل های جزئی هستند اتصالات مفصلی از ایجاد ترک در دیوار جلوگیری می کنند.
این اتصالات با استفاده از ابزارهایی مانند بولت های مفصلی یا واشرهای انعطاف پذیر اجرا می شوند و امکان حرکت کنترل شده دیوار را فراهم می کنند.

اتصالات کشویی

اتصالات کشویی به منظور کنترل حرکت افقی دیوارها و کاهش تنش های وارد بر آن ها طراحی شده اند. این نوع اتصال به دیوار اجازه می دهد که در راستای افقی به میزان محدودی حرکت کند بدون اینکه به ساختار کلی دیوار آسیبی وارد شود. استفاده از این اتصالات به ویژه در سازه هایی که تحت تأثیر نیروهای جانبی مانند باد یا زلزله قرار دارند بسیار رایج است.

در اتصالات کشویی از مکانیزم هایی مانند ریل های فلزی یا صفحات لغزنده استفاده می شود که امکان حرکت دیوار را در راستای افقی فراهم می کنند. این نوع اتصال معمولاً در دیوارهای سبک و انعطاف پذیر مانند دیوارهای کناف یا دیوارهای جداکننده داخلی کاربرد دارد. علاوه بر این اتصالات کشویی از تجمع تنش در نقاط بحرانی دیوار جلوگیری کرده و طول عمر سازه را افزایش می دهند.

اتصالات ثابت

اتصالات ثابت به گونه ای طراحی شده اند که دیوار را به طور کامل به سازه اصلی متصل می کنند و اجازه هیچ گونه حرکتی به دیوار نمی دهند. این نوع اتصال برای دیوارهایی که باید به عنوان بخشی از اسکلت سازه عمل کنند به کار می رود. در این حالت دیوار به عنوان یک عنصر سازه ای عمل کرده و نیروهای واردشده مانند بارهای جانبی و قائم به طور مستقیم به اسکلت اصلی منتقل می شوند.

این اتصالات معمولاً با استفاده از جوشکاری پیچ و مهره های مقاوم یا کاشت میلگرد انجام می شوند و به طور خاص در دیوارهای باربر یا دیوارهایی که نقش حفاظتی دارند مورد استفاده قرار می گیرند. اتصالات ثابت استحکام دیوار را افزایش داده و از ترک خوردگی یا جابه جایی آن تحت بارهای سنگین جلوگیری می کنند. این نوع اتصال برای سازه هایی مانند انبارها دیوارهای پیرامونی و ساختمان های صنعتی که نیاز به استحکام بالایی دارند ایده آل است.

اتصالات تلسکوپی

اتصالات تلسکوپی برای مقابله با تغییرات ابعادی دیوار در طول زمان طراحی شده اند. این نوع اتصال به دیوار اجازه می دهد که در اثر عوامل محیطی مانند تغییرات دما رطوبت یا نشست سازه به طور محدود و کنترل شده تغییر اندازه دهد. این ویژگی از ایجاد ترک یا فشار اضافی بر دیوار جلوگیری کرده و دوام و طول عمر دیوار را افزایش می دهد.

اتصالات تلسکوپی معمولاً شامل اجزای فلزی یا مکانیزم های کشویی است که امکان انبساط و انقباض دیوار را فراهم می کنند. این اتصالات به ویژه در سازه هایی که در معرض تغییرات شدید دما یا شرایط محیطی قرار دارند مانند دیوارهای خارجی یا دیوارهای جداکننده بلند کاربرد دارند.

استفاده از اتصالات تلسکوپی علاوه بر افزایش انعطاف پذیری دیوار باعث کاهش نیاز به تعمیرات ناشی از ترک خوردگی و آسیب های دیگر می شود. این نوع اتصال در طراحی مدرن ساختمان ها به دلیل قابلیت تحمل تغییرات دینامیکی جایگاه ویژه ای دارد.

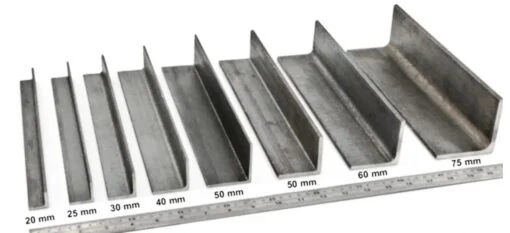

اتصالات با نبشی و انکر بولت

اتصالات با استفاده از نبشی و انکر بولت یکی از رایج ترین و مستحکم ترین روش ها برای اتصال وال پست به اسکلت سازه به ویژه در تیرها و ستون های بتنی محسوب می شوند. در این نوع اتصال نبشی های فولادی به عنوان رابط بین وال پست و سازه به کار می روند و انکر بولت ها وظیفه محکم کردن این اتصال را بر عهده دارند.

نحوه اجرا:
در این روش ابتدا انکر بولت ها در محل مشخص شده روی تیر یا ستون کاشته می شوند. سپس نبشی فولادی با استفاده از این بولت ها به اسکلت متصل می شود. وال پست نیز به نبشی جوش داده یا پیچ می شود. این ساختار سه لایه ای باعث ایجاد یک اتصال مستحکم و ایمن می شود.

مزایا:

• این نوع اتصال نیروهای جانبی را به طور مستقیم و ایمن به اسکلت ساختمان منتقل می کند.
• انکر بولت ها از جداشدگی یا لغزش وال پست جلوگیری می کنند.
• استفاده از نبشی و انکر بولت برای دیوارهایی که نیاز به استحکام بالا دارند مانند دیوارهای پیرامونی و جداکننده های سنگین مناسب است.

اتصالات با نبشی و انکر بولت به دلیل سادگی در نصب و استحکام بالا در بسیاری از پروژه های ساختمانی به ویژه سازه های بتنی به طور گسترده استفاده می شوند.

اتصالات با میلگردهای فولادی

اتصالات با میلگردهای فولادی یکی دیگر از روش های مؤثر برای اتصال وال پست به اسکلت سازه است که در پروژه هایی با نیاز به استحکام بالا به ویژه در دیوارهای بتنی کاربرد فراوانی دارد. در این روش از میلگردهای فولادی برای ایجاد اتصال مستقیم بین وال پست و تیرها یا ستون ها استفاده می شود.

نحوه اجرا:
ابتدا میلگردها به صورت عمودی یا افقی در محل مورد نظر کاشته می شوند. این میلگردها معمولاً با استفاده از چسب های اپوکسی به اسکلت بتنی متصل می شوند تا استحکام کافی ایجاد شود. سپس وال پست به میلگردها جوش داده یا با استفاده از پیچ و مهره محکم می شود. این ترکیب باعث ایجاد اتصالی قوی و بادوام بین دیوار و اسکلت سازه می گردد.

مزایا:

• این نوع اتصال به طور مستقیم نیروهای جانبی را به میلگردها و سپس به اسکلت اصلی منتقل می کند.
• به دلیل استفاده از میلگردهای فولادی مقاومت اتصال در برابر نیروهای کششی و برشی بسیار بالا است.
• این روش برای دیوارهایی که در معرض بارهای دینامیکی یا لرزه ای قرار دارند مانند دیوارهای پیرامونی در مناطق زلزله خیز بسیار مناسب است.

کاربرد:
اتصالات با میلگردهای فولادی معمولاً در دیوارهای بتنی و سازه هایی که نیاز به تحمل بارهای سنگین دارند استفاده می شوند. این روش به دلیل استحکام بالا و طول عمر زیاد یکی از گزینه های ایده آل برای پروژه های بزرگ و حساس است.

جمع بندی

اتصالات وال پست یکی از ارکان اصلی در تضمین ایمنی و استحکام دیوارها در برابر نیروهای جانبی است. هر نوع اتصال از جمله اتصالات مفصلی کشویی ثابت تلسکوپی با نبشی و انکر بولت و با میلگردهای فولادی ویژگی ها و کاربردهای خاص خود را دارد و بر اساس نوع سازه و نیاز پروژه انتخاب می شود.

اتصالات مفصلی برای کنترل حرکت عمودی دیوارها اتصالات کشویی برای کاهش تنش های افقی و اتصالات ثابت برای استحکام کامل و یکپارچگی دیوار با سازه به کار می روند. اتصالات تلسکوپی قابلیت تطبیق با تغییرات ابعادی دیوار را دارند و از ایجاد ترک و فشار جلوگیری می کنند. همچنین اتصالات با نبشی و انکر بولت و اتصالات با میلگردهای فولادی به دلیل استحکام و مقاومت بالا برای دیوارهای سنگین و مناطق با بارهای زیاد مانند زلزله بسیار مؤثر هستند.

انتخاب نوع اتصال مناسب باید بر اساس شرایط محیطی نوع دیوار و استانداردهای پروژه انجام شود. رعایت اصول طراحی نظارت دقیق و استفاده از مواد و روش های اجرایی مناسب نقش بسزایی در افزایش دوام و ایمنی سازه خواهد داشت. در نهایت آگاهی از مزایا و محدودیت های هر نوع اتصال به پیمانکاران و مهندسان کمک می کند تا بهترین تصمیم را برای پروژه های خود بگیرند و از پیامدهای احتمالی مانند ترک خوردگی یا تخریب دیوارها جلوگیری کنند.
